उत्पाद का विवरण
उत्पत्ति के प्लेस: हांग्जो, चीन
ब्रांड नाम: Manufacturer
प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
मॉडल संख्या: 91-03523-001
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $2~$500 per piece
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 3-4 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति दिन 5k-20k टुकड़े
आकार (इंच): |
3.5 |
संकल्प: |
320*480 पिक्सेल |
टच स्क्रीन सपोर्ट: |
लेंस |
देखने का कोण: |
आईपीएस |
इंटरफेस: |
एमसीयू/आरजीबी 40 |
परिचालन तापमान: |
-20 ℃ से 70 ℃ |
सक्रिय क्षेत्र ((मिमी): |
48.96*73.44 |
मॉड्यूल आकार (मिमी): |
60.06*91.06*4.3 |
luminance: |
300 |
आकार (इंच): |
3.5 |
संकल्प: |
320*480 पिक्सेल |
टच स्क्रीन सपोर्ट: |
लेंस |
देखने का कोण: |
आईपीएस |
इंटरफेस: |
एमसीयू/आरजीबी 40 |
परिचालन तापमान: |
-20 ℃ से 70 ℃ |
सक्रिय क्षेत्र ((मिमी): |
48.96*73.44 |
मॉड्यूल आकार (मिमी): |
60.06*91.06*4.3 |
luminance: |
300 |

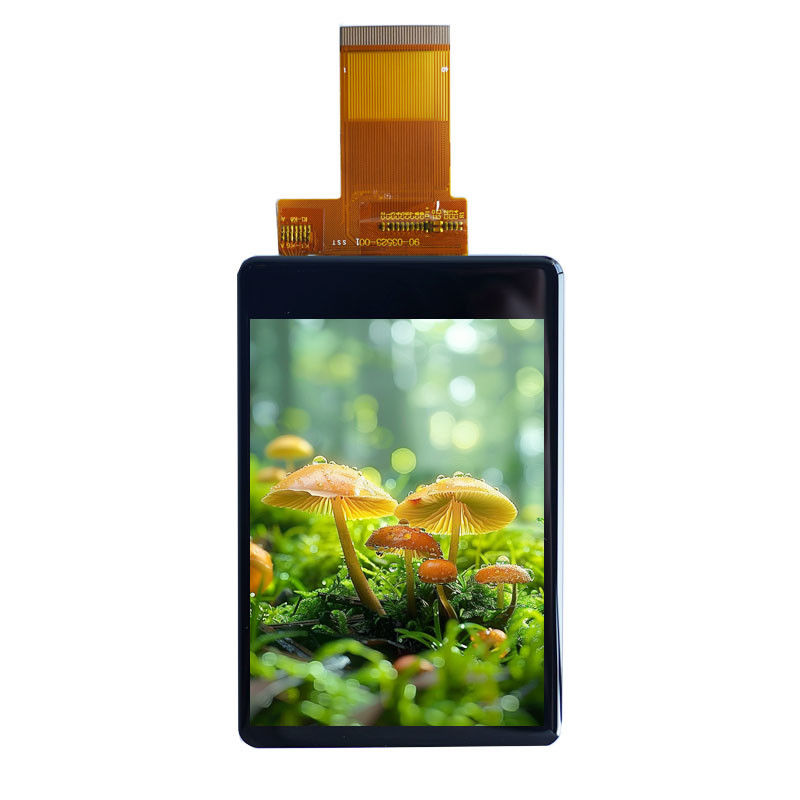

आईपीएस एलसीडी डिस्प्ले 320*480 पिक्सल कवर लेंस के साथ एमसीयू/आरजीबी इंटरफ़ेस
एलसीडी डिस्प्ले कवर लेंस के साथएक अभिनव, उच्च प्रदर्शन प्रदर्शन समाधान है जो आधुनिक इलेक्ट्रॉनिक उपकरणों की लगातार विकसित जरूरतों को पूरा करता है।इस टीएफटी एलसीडी मॉड्यूल डिस्प्ले को विशेष रूप से एक कॉम्पैक्ट और टिकाऊ इंटरफ़ेस के माध्यम से जीवंत और स्पष्ट छवियों को वितरित करने के लिए डिज़ाइन किया गया है, इसे हाथ से चलने वाले उपकरणों से लेकर औद्योगिक नियंत्रण पैनलों तक कई अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है।प्रदर्शन उपयोगिता और पोर्टेबिलिटी के बीच एक सही संतुलन प्रदान करता है, यह सुनिश्चित करता है कि यह स्क्रीन रियल एस्टेट पर समझौता किए बिना विभिन्न उपकरणों में निर्बाध रूप से एकीकृत किया जा सकता है।
48.96*73.44 मिमी के मॉड्यूल के आकार के साथ, इस टीएफटी एलसीडी मॉड्यूल डिस्प्ले को एक विस्तृत देखने के क्षेत्र प्रदान करते हुए कॉम्पैक्ट स्थानों में फिट होने के लिए सटीक रूप से इंजीनियर किया गया है।डिस्प्ले के चिकने आयामों से यह सुनिश्चित होता है कि इसे विभिन्न प्रकार के घेरों में रखा जा सके, उपकरण का एक हिस्सा है की सौंदर्य अपील को बनाए रखने. अंतरिक्ष का कुशल उपयोग तेज और जीवंत दृश्य देने के लिए प्रदर्शन की क्षमता में बाधा नहीं है,यह उन उपयोगकर्ताओं के लिए एक उत्कृष्ट विकल्प है जो थोक के बिना गुणवत्ता की आवश्यकता है.
एलसीडी डिस्प्ले का इंटरफेस बहुमुखी है, जो एमसीयू और आरजीबी 40 इंटरफेस दोनों का समर्थन करता है।यह दोहरी-इंटरफेस क्षमता प्रोसेसर और माइक्रोकंट्रोलर की एक विस्तृत श्रृंखला के साथ आसान एकीकरण की अनुमति देता है, कई प्लेटफार्मों के साथ संगतता सुनिश्चित करता है। एमसीयू/आरजीबी 40 इंटरफ़ेस द्वारा प्रदान की जाने वाली लचीलापन यह सुनिश्चित करता है कि डेवलपर्स अपने अनुप्रयोगों को आसानी से डिजाइन और लागू कर सकें,विकास और एकीकरण के लिए आवश्यक समय और संसाधनों को कम करना.
डिस्प्ले कवर ग्लास टच स्क्रीन एलसीडी डिस्प्ले का एक महत्वपूर्ण घटक है, जो सुरक्षा और स्पष्टता प्रदान करता है।नीचे के डिस्प्ले को खरोंच से बचानाइसके अलावा कवर लेंस डिस्प्ले स्क्रीन सामग्री का स्पष्ट और निर्बाध दृश्य प्रदान करके दृश्य आउटपुट को बढ़ाता है,यह सुनिश्चित करना कि रंग और विवरण यथासंभव स्पष्ट रूप से प्रस्तुत किए जाएं.
इस टीएफटी एलसीडी मॉड्यूल डिस्प्ले की एक और महत्वपूर्ण विशेषता इसकी व्यापक ऑपरेटिंग तापमान सीमा है। डिस्प्ले को विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय रूप से प्रदर्शन करने के लिए बनाया गया है,एक ऑपरेटिंग तापमान रेंज के साथ -20°C से 70°Cयह व्यापक तापमान स्पेक्ट्रम यह सुनिश्चित करता है कि प्रदर्शन कार्यात्मक और स्थिर रहे, चाहे इसका उपयोग ठंडी बाहरी सेटिंग्स में किया जा रहा हो या इनडोर वातावरण की गर्मी में।तापमान परिवर्तन के लिए प्रदर्शन की लचीलापन इसे विभिन्न और चुनौतीपूर्ण जलवायु में संचालन की आवश्यकता है कि अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाता है.
संक्षेप में, एलसीडी डिस्प्ले मॉड्यूलएक अत्याधुनिक टीएफटी एलसीडी मॉड्यूल डिस्प्ले है जो आकार, कार्यक्षमता और स्थायित्व को जोड़ती है। इसका 3.5-इंच का डिस्प्ले, कॉम्पैक्ट मॉड्यूल आकार, बहुमुखी इंटरफ़ेस के साथ,मजबूत डिस्प्ले कवर कांच, और एक व्यापक ऑपरेटिंग तापमान रेंज, इसे विभिन्न अनुप्रयोगों के लिए एक असाधारण विकल्प बनाते हैं।यह कवर लेंस डिस्प्ले अपेक्षाओं को पार करने और एक विश्वसनीय, उच्च गुणवत्ता वाला देखने का अनुभव।
| विशेषता | विवरण |
| मॉडल संख्या | 91-03523-001 |
| देखने का कोण (RLUD) | 80/80/80/80 |
| दिशा देखें | सभी |
| इंटरफेस | एमसीयू/आरजीबी 40 |
| चमक ((cd/m2) | 300 |
| एलईडी जीवनकाल (घंटे) | 20K |
| कंट्रास्ट अनुपात | 1000 |
| परिचालन तापमान | -20°C से 70°C तक |
| भंडारण तापमान | -30°C से 80°C तक |
| आवेदन | इसका उपयोग औद्योगिक नियंत्रण प्रणालियों, चिकित्सा उपकरणों, स्मार्ट घरेलू उपकरणों, ऑटोमोटिव डैशबोर्ड और हैंडहेल्ड टर्मिनलों में किया जा सकता है। |
| टचस्क्रीन समर्थन | वैकल्पिक टचस्क्रीन कार्यक्षमता (PCAP, क्षमता या प्रतिरोध) |
हमारे टच स्क्रीन एलसीडी डिस्प्ले हमारे ग्राहकों के लिए एक निर्बाध अनुभव सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवाओं के साथ आता है।नीचे इस उत्पाद के लिए प्रदान किए गए समर्थन और सेवाओं का विवरण है:
तकनीकी सहायता:
1. ऑनलाइन समस्या निवारण गाइड - एक विस्तृत ऑनलाइन समस्या निवारण गाइड तत्काल सहायता के लिए उपलब्ध है, जिसमें आम मुद्दे और उनके समाधान शामिल हैं।
2. FAQ अनुभाग - हमारे अक्सर पूछे जाने वाले प्रश्न अनुभाग में टच स्क्रीन एलसीडी डिस्प्ले के संचालन और रखरखाव के बारे में सामान्य प्रश्नों के उत्तर दिए गए हैं।
3. फर्मवेयर अद्यतन - हम कार्यक्षमता में सुधार करने और किसी भी ज्ञात मुद्दों को हल करने के लिए नियमित फर्मवेयर अद्यतन प्रदान करते हैं.
4. वीडियो ट्यूटोरियल - सेटअप, उपयोग और समस्या निवारण पर चरण-दर-चरण मार्गदर्शन के लिए निर्देशात्मक वीडियो की हमारी लाइब्रेरी तक पहुँचें.
सेवाएं:
1. सेटअप सहायता - हमारे विशेषज्ञ आपको प्रारंभिक सेटअप प्रक्रिया के माध्यम से मार्गदर्शन कर सकते हैं ताकि यह सुनिश्चित हो सके कि आपका टच स्क्रीन एलसीडी डिस्प्ले सुचारू रूप से चल रहा है।
2दूरस्थ सहायता - यदि आपको कोई तकनीकी कठिनाई होती है, तो हमारी टीम समस्याओं का निदान और समाधान करने के लिए दूरस्थ सहायता प्रदान करने के लिए उपलब्ध है।
3. मरम्मत सेवाएं - हार्डवेयर खराबी की स्थिति में, हम आपके उत्पाद को इष्टतम कार्य स्थिति में बहाल करने के लिए मरम्मत सेवाएं प्रदान करते हैं।
4. प्रतिस्थापन भाग - हम किसी भी घटक के लिए वास्तविक प्रतिस्थापन भागों की आपूर्ति करते हैं जिन्हें पहनने या क्षति के कारण बदलने की आवश्यकता हो सकती है।
5. उत्पाद पंजीकरण - अपने टच स्क्रीन एलसीडी डिस्प्ले के बारे में अनुकूलित समर्थन, वारंटी सेवाएं और समय पर सूचनाएं प्राप्त करने के लिए अपने उत्पाद को पंजीकृत करें।
अपने टच स्क्रीन एलसीडी डिस्प्ले के लिए उपलब्ध समर्थन और सेवाओं के बारे में अधिक विस्तृत जानकारी के लिए कृपया हमारे उपयोगकर्ता मैनुअल देखें या हमारी ग्राहक सेवा टीम से संपर्क करें।
संदर्भ के लिए हमारी कंपनी में कुछ क्लासिक उत्पादों ((सभी उत्पादों को अपनी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है)
| आकार इंच |
पी/एन | संकल्प | देखना कोण |
सक्रिय क्षेत्र (मिमी) |
मॉड्यूल का आकार (मिमी) |
इंटरफेस | ओपी°C | चमक (n) |
| 2 | 90-02005-001 | 480*360 | आईपीएस | 40.8*30.6 | 46.1*40.96*2.54 | आरजीबी | -20~70 | 200-500 |
| 2 | 90-02009-001 | 240*320 | आईपीएस | 30.6*408 | 36 गुना 51.6 गुना 2.45 | एमसीयू/आरजीबी | -20~70 | 200-500 |
| 3.5 | 90-03507-001 | 320*480 | आईपीएस | 48.96*73.44 | 60.2*97.7*3.39 | एमसीयू | -20~70 | 200-500 |
| 3.5 | 90-03521-BH1 | 1240*800 | आईपीएस | 74.4*48 | 78.15*56.05*3.75 | एमआईपीआई | -20~70 | 200-500 |
| 4.3 | 90-04304-001 | 480*272 | टीएन | 95.04 गुना 53.86 | 105.5*67.2*3 | आरजीबी | -20~70 | 300-600 |
| 5 | 90-05024-001 | 720*1280 | आईपीएस | 61.78*10982 | 65.35*118.80*1.65 | एमआईपीआई | -20~70 | 300-600 |
| 7 | 90-07018-IH2 | 1024*600 | आईपीएस | 154.21 * 85.92 | 164*97*2.6 | एमआईपीआई | -20~70 | 300-600 |
| 7 | 90-07005-001 | 800*480 | टीएन | 154.08 * 85.92 | 164.9*100*57 | आरजीबी | -20~70 | 300-600 |
| 8 | 90-08004-बीएस1 | 800*1280 | आईपीएस | 107.64 * 17222 | 114.60*184.10*2.60 | एमआईपीआई | -20~70 | 300-600 |
| 9 | 90-09001-BH1 | 1024*600 | आईपीएस | 196.608 * 114.15 | 210.7*124.6*5 | एलवीडीएस | -20~70 | 300-600 |
| 9.7 | 90-09701-001 | 1024*768 | टीएन | 196.61*14746 | 210.2*164.2*4.9 | एलवीडीएस | -20~70 | 300-1000 |
| 10.1 | 90-10116-IH1 | 1280*800 | आईपीएस | 216.96 * 135.6 | 229.46*149.1*2.5 | एलवीडीएस | -20~70 | 300-1000 |
| 10.3 | 90-10301-बीएस3 | 720*1600 | आईपीएस | 106.92 * 237.6 | 115 गुना 250.8 गुना 4.6 | एमआईपीआई | -20~70 | 300-1000 |
| 10.25 | 90-10251-001 | 1280*480 | आईपीएस | 243.84*9144 | 255.6*105.82*1.254 | एलवीडीएस | -20~70 | 300-1000 |
| 10.4 | 90-10402-001 | 1024*768 | आईपीएस | 211.2 * 158.48 | 225.8*174.3*56 | एलवीडीएस | -20~70 | 300-1000 |
| 12.1 | 90-12101-HH1 | 1024*768 | आईपीएस | 245.76*18432 | 260.5*202*105 | एलवीडीएस | -20~70 | 300-1000 |
| 13.3 | 90-13301-बीएच1 | 1920*1080 | आईपीएस | 293.8 * 165.2 | 305.2*178.2*2.6 | एलवीडीएस | -20~70 | 300-1000 |
| 15 | 90-15001-AH1 | 1024*768 | टीएन | 304.128 गुना 228.096 | 326.5*253.5*12 | एलवीडीएस | -20~70 | 300-1000 |
| 15 | 90-15002-BH1 | 1600*1200 | आईपीएस | 304.88 * 228.5 | 326.58*252.98*11 | एलवीडीएस | -20~70 | 300-1000 |
| 15.6 | 90-15601-AH2 | 1920*1080 | आईपीएस | 344.16*19359 | 350.70*205.27*3.00 | ईडीपी | -20~70 | 300-1000 |
| 17.3 | 90-17301-BH1 | 1920*1080 | आईपीएस | 381.888*214.812 | 389.888*227.012*3.5 | एलवीडीएस | -20~70 | 300-1000 |
