उत्पाद का विवरण
उत्पत्ति के प्लेस: हांग्जो, चीन
ब्रांड नाम: Manufacturer
प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
मॉडल संख्या: G101ICE-एलएच1
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $2~$500 per piece
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 3-4 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति दिन 5k-20k टुकड़े
आकार (इंच): |
10.1 |
संकल्प: |
1280*800 |
चमक(निट्स): |
500 |
देखने का कोण: |
आईपीएस |
देखने का कोण (RLUD): |
88/88/88/88 |
सक्रिय क्षेत्र ((मिमी): |
216.96 * 135.6 |
मॉड्यूल आकार (मिमी): |
230.7*152.55*6.5 |
परिचालन तापमान: |
-30℃ से 80℃ |
भंडारण तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
इंटरफेस: |
एलवीडीएस 30 |
एलईडी लाइफटाइम (घंटे): |
50 |
इसके विपरीत अनुपात: |
800 |
आकार (इंच): |
10.1 |
संकल्प: |
1280*800 |
चमक(निट्स): |
500 |
देखने का कोण: |
आईपीएस |
देखने का कोण (RLUD): |
88/88/88/88 |
सक्रिय क्षेत्र ((मिमी): |
216.96 * 135.6 |
मॉड्यूल आकार (मिमी): |
230.7*152.55*6.5 |
परिचालन तापमान: |
-30℃ से 80℃ |
भंडारण तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
इंटरफेस: |
एलवीडीएस 30 |
एलईडी लाइफटाइम (घंटे): |
50 |
इसके विपरीत अनुपात: |
800 |
| Innolux G101ICE-LH1 आवेदन विवरण | ||||
| मूलभूत जानकारी: | ब्रांड | तियानमा | मॉडल | G101ICE-LH1 |
| प्रकार | LCM a-Si TFT-LCD | उपयोग के लिए | औद्योगिक | |
| स्क्रीन का आकार | 10.1 | उपनाम | ||
| पर्यावरण | भंडारण तापमान. | -40 ~ 85 °C | ऑपरेटिंग टेम्प. | -30 ~ 80 °C |
| RoHS | RoHS | कंपन | 1.5G (14.7 m/s2) | |
| विशिष्ट विशेषताएं: | व्यापक तापमान, डब्ल्यूएलईडी बैकलाइट, जीवनकाल ≥50K घंटे, एलईडी ड्राइवर के साथ, 180° रिवर्स, 6/8बिट, मैट | |||
| Innolux G101ICE-LH1 यांत्रिक विवरण | ||||
| पिक्सेल विशेषताएंः | संकल्प | 1280 ((RGB) × 800 [WXGA] | डॉट पिच ((मिमी) | 0.0565×0.1695 मिमी |
| पिक्सेल प्रारूप | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच ((मिमी) | 0.1695×0.1695 मिमी [149PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र ((मिमी) | 216.96 ((W) × 135.6 ((H) मिमी | कुल मिलाकर डिम। | 230.7 ((W) × 152.55 ((H) मिमी |
| बेज़ल खोलना | 218.96 ((W) × 137.6 ((H) मिमी | गहराई ((मिमी) | 6.5±0.5 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | सपाट आयत | रूपरेखा का आकार | |
| पहलू अनुपात | 16:10 (H:V) | अभिविन्यास | परिदृश्य प्रकार | |
| छेद और ब्रैकेटः | बाएं, दाएं bezel पर साइड माउंटिंग छेद (4-M2) | |||
| अन्य विनिर्देश | वजन | 300/315 ग्राम (प्रकार/अधिकतम) | उपचार | एंटीग्लेयर, हार्ड कोटिंग (3H) |
| Innolux G101ICE-LH1 ऑप्टिकल विवरण | ||||
| मूलभूत जानकारी: | प्रकाशकता ((cd/m2) | 500 (टाइप) | कंट्रास्ट अनुपात | 800१.१ (प्रकार) (प्रसारण) |
| देखने का कोण | 88/88/88/88 (प्रकार) | प्रदर्शन मोड | एएएस, आम तौर पर काला, ट्रांसमिटिव | |
| सबसे अच्छा दृश्य | समरूपता | प्रतिक्रिया ((ms) | 13/12 (टाइप) ((Tr/Td) (ms) | |
| रंग प्रदर्शनः | सफेद निर्देशांक | Wx:0.313; वाई:0.329 | रंग प्रदर्शित करें | 262K/16.7M (6-बिट / 8-बिट) |
| रंग तापमान | 6485K | सफेद एकरूपता | 1.43 (अधिकतम) ((5 अंक) | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | 73% | एसआरजीबी | 96% कवरेज |
| एडोब आरजीबी | 74% कवरेज | डीसीआई-पी3 | 76% कवरेज | |
| रिक.2020 | 55% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Innolux G101ICE-LH1 डिब्बे का विवरण | ||||
| बॉक्स प्रकार | पीसी/बॉक्स | पैकेज LWH (मिमी) | जी.डब्ल्यू (किग्रा) | |
| 28 | 435×350×275 | 12.02 | ||
उत्पाद विवरण सारांशः

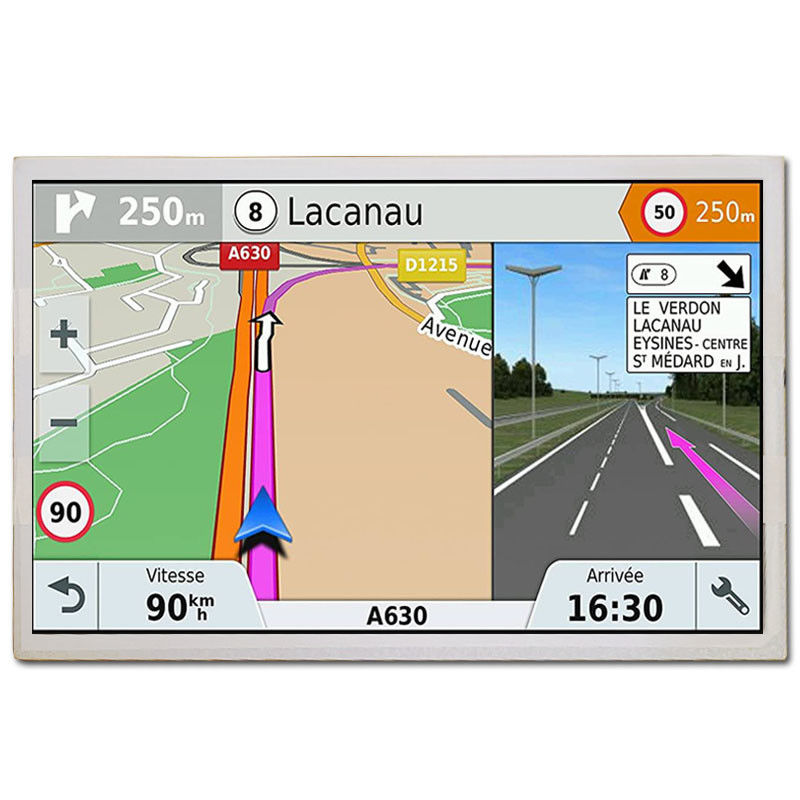

यह मॉडल G101ICE-L01 Innolux से एक 10.1" इंच a-Si TFT-LCD डिस्प्ले पैनल उत्पाद है।
WLED बैकलाइट के साथ, एलईडी ड्राइवर बैकलाइट ड्राइवर सहित, और कोई स्पर्श नहीं। इसकी विशिष्ट विशेषताओं का सारांश दिया गया है
जैसे: सफेद एलईडी बैकलाइट, 10,000 घंटे से अधिक जीवनकाल, एलईडी ड्राइवर सहित, 6/8-बिट ग्रेस्केल वैकल्पिक,
और मैट सतह. इसके संचालन तापमान है -30 ~ 80°C, भंडारण तापमान है -40 ~ 85°C, और कंपन
प्रतिरोध 1.5G (14.7 m/s2) है। यह मॉडल औद्योगिक उपयोग के लिए अनुशंसित है।
संचरण एलसीडी मॉड्यूल उत्पाद, G101ICE-LH1 500 cd/m2 की प्रदर्शन चमक प्रदान कर सकते हैं, एक संचरण
800 का कंट्रास्ट अनुपातः1, और 88/88/88/88 (टाइप) का देखने का कोण है।
पूर्ण देखने के कोण, और इसकी प्रतिक्रिया समय 13/12 (Typ.) ((Tr/Td) ms है। चूंकि प्रत्येक पिक्सेल एक 6-बिट / 8-बिट + FRC का उपयोग करता है
ग्रेस्केल संकेत, इस उत्पाद 262K/16.7M रंग प्रदर्शित कर सकते हैं, और इसके प्रदर्शित रंग संतृप्ति भी तक पहुँचता है
73% (एनटीएससी) के संदर्भ में, यह उत्पाद एक WLED किनारे प्रवेश प्रकाश स्रोत का उपयोग करता है
50K घंटे, एलईडी ड्राइवरों सहित. G101ICE-L01 एक LVDS (1 ch, 6/8-बिट) सिग्नल इंटरफ़ेस का उपयोग करता है, कुल 30 पिन,
टर्मिनल कनेक्शन का उपयोग करते हुए, और 5.0V (टाइप) का स्क्रीन ड्राइव वोल्टेज। इसकी विशिष्ट ऊर्ध्वाधर ताज़ा दर Fv 60Hz है।
यदि आप नए उत्पादों को विकसित करने के लिए इस एलसीडी मॉड्यूल का उपयोग करना चाहते हैं, तो कृपया ZoYo टेक कंपनियों से संपर्क करें, और हमारे
पेशेवर आर एंड डी टीम आपकी सेवा करेगी।
हाइलाइट विशेषताएंः
-30°C से 80°C तक का व्यापक परिचालन तापमान
व्यापक तापमान एलसीडी स्क्रीन को तरल क्रिस्टल सामग्री के संदर्भ में अनुकूलित किया गया है, अधिक का उपयोग
स्थिर वीए तरल क्रिस्टल सामग्री, जिससे एलसीडी के उच्च और निम्न तापमान प्रतिरोध में सुधार होता है
दूसरी बात, स्क्रीन की मुख्य संरचना के संदर्भ में, व्यापक तापमान एलसीडी स्क्रीन एक
मजबूत सामग्री जो उच्च तापमान और विरूपण के लिए प्रतिरोधी है, यह सुनिश्चित करता है कि स्क्रीन प्रदर्शित कर सके
सामान्यतः किसी भी तापमान के वातावरण में बिना विरूपण के। अंत में, चयन में भी प्रयास की आवश्यकता होती है
पृष्ठभूमि प्रकाश स्रोत का। व्यापक तापमान एलसीडी स्क्रीन एक गर्म एलईडी पृष्ठभूमि प्रकाश स्रोत का उपयोग करता है। एलईडी
सामान्य ठंडे कैथोड फ्लोरोसेंट की तुलना में उच्च और निम्न तापमान प्रतिरोध बेहतर है
दीपक, यह एक व्यापक परिचालन तापमान सीमा में स्क्रीन के लिए एक निरंतर और स्थिर पृष्ठभूमि प्रकाश स्रोत प्रदान कर सकते हैं।
आवेदनः
1) घरेलू उपकरण, यह 10.1 इंच का एलसीडी डिस्प्ले आईपीएस तकनीक का उपयोग करता है, इसमें एक व्यापक देखने का कोण है और
एक लंबा जीवन, और सफेद उपकरणों, रसोई उपकरणों के लिए बहुत उपयुक्त है
2) नेविगेशन उपकरण: जीपीएस नेविगेटर, कंसोल उपकरण आदि के लिए स्क्रीन का अल्ट्रा-वाइड होना आवश्यक है।
ऑपरेटिंग तापमान, सूर्य के प्रकाश में दिखाई दे, और एक लंबा जीवन है।
3) औद्योगिक टैबलेट उपकरण: मानव-मशीन इंटरफ़ेस, आउटडोर हैंडहेल्ड टैबलेट आदि,
एलसीडी स्क्रीन में उच्च संकल्प, कंपन प्रतिरोध और प्रभाव प्रतिरोध होना चाहिए।
4) मध्यम आकार के चिकित्सा उपकरण: जैसे ईसीजी मॉनिटर, भ्रूण हृदय गति मॉनिटर, वेंटिलेटर आदि।
स्क्रीन को अति-विस्तृत देखने के कोण और लंबे जीवन की आवश्यकता होती है।
5) कार एलसीडी स्क्रीन: इस 10.1 इंच की एलसीडी स्क्रीन में अल्ट्रा-वाइड ऑपरेटिंग तापमान, झटके प्रतिरोध,
अल्ट्रा-वाइड व्यूइंग एंगल, उच्च चमक और उच्च परिभाषा और कार उपकरणों और कार केंद्रीय नियंत्रण के लिए बहुत उपयुक्त है
