उत्पाद का विवरण
उत्पत्ति के प्लेस: हांग्जो, चीन
ब्रांड नाम: Manufacturer
प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
मॉडल संख्या: G121ACE-एलएच1
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $2~$500 per piece
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 3-4 सप्ताह
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति दिन 5k-20k टुकड़े
आकार (इंच): |
12.1 |
संकल्प: |
800 * 600 |
चमक(निट्स): |
450 |
देखने का कोण: |
आईपीएस |
देखने का कोण (RLUD): |
89/89/89/89 |
सक्रिय क्षेत्र ((मिमी): |
246.00*184.5 |
मॉड्यूल आकार (मिमी): |
260.5*204*8.4 |
परिचालन तापमान: |
-30℃～85℃ |
भंडारण तापमान: |
-30℃～85℃ |
इंटरफेस: |
एलवीडीएस 30 |
एलईडी लाइफटाइम (घंटे): |
50 |
इसके विपरीत अनुपात: |
1000 |
आकार (इंच): |
12.1 |
संकल्प: |
800 * 600 |
चमक(निट्स): |
450 |
देखने का कोण: |
आईपीएस |
देखने का कोण (RLUD): |
89/89/89/89 |
सक्रिय क्षेत्र ((मिमी): |
246.00*184.5 |
मॉड्यूल आकार (मिमी): |
260.5*204*8.4 |
परिचालन तापमान: |
-30℃～85℃ |
भंडारण तापमान: |
-30℃～85℃ |
इंटरफेस: |
एलवीडीएस 30 |
एलईडी लाइफटाइम (घंटे): |
50 |
इसके विपरीत अनुपात: |
1000 |
| Innolux G121ACE-LH1 आवेदन विवरण | ||||
| बुनियादी जानकारीः | पैनल ब्रांड | INNOLUX | पैनल मॉडल | G121ACE-LH1 |
| विकर्ण आकार | 12.1 | आवेदन | औद्योगिक | |
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | |||
| विश्वसनीयताः | ऑपरेटिंग टेम्प. | -30 ~ 85 °C | भंडारण तापमान. | -30 ~ 85 °C |
| RoHS राज्य | RoHS | कंपन रेटिंग | 1.5G (14.7 m/s2) | |
| विशिष्ट विशेषताएं: | व्यापक तापमान,डब्ल्यूएलईडी बैकलाइट,जीवन ≥50K घंटे,एलईडी ड्राइवर के साथ,ऊपर I/F,180° रिवर्स,6/8बिट,मैट | |||
| Innolux G121ACE-LH1 यांत्रिक विवरण | ||||
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 800 ((RGB) × 600, SVGA | डॉट पिच | 0.1025×0.3075 मिमी (एच×वी) |
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.3075×0.3075 मिमी (H×V) [82PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 246×184.5 मिमी (एच×वी) | रूपरेखा डिम. | 249×187.5 मिमी (एच×वी) |
| रूपरेखा डिम. | 260.5×204 मिमी (एच×वी) | रूपरेखा गहराई | 8.4±0.5 मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात | 4(H:V) | आकृति शैली | ||
| छेद और ब्रैकेटः | बाएं, दाएं bezel पर साइड माउंटिंग छेद (4-M2) | |||
| अन्य विशेषताएं: | वजन | 470/490 ग्राम (प्रकार/अधिकतम) | सतह | एंटीग्लेयर, हार्ड कोटिंग (3H) |
| Innolux G121ACE-LH1 ऑप्टिकल विवरण | ||||
| मूलभूत जानकारी: | चमक | 450 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 1000१.१ (प्रकार) (प्रसारण) |
| देखने का कोण | 89/89/89/89 (प्रकार) | ऑप्टिकल मोड | एएएस, आम तौर पर काला, ट्रांसमिटिव | |
| देखने की दिशा | समरूपता | प्रतिक्रिया समय | 13/12 (टाइप) ((Tr/Td) ms | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.313; वाई:0.329 | रंग संख्याएँ | 262K/16.7M (6-बिट / 6-बिट + Hi-FRC) |
| रंग तापमान | 6485K | एकरूपता | 1.25/1.43 (प्रकार/अधिकतम) ((9 अंक) | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | 72% | एसआरजीबी | 94% कवरेज |
| एडोब आरजीबी | 73% कवरेज | डीसीआई-पी3 | 74% कवरेज | |
| रिक.2020 | 54% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Innolux G121ACE-LH1 इलेक्ट्रॉनिक्स विवरण | ||||
| फ्रेम आवृत्तिः | 60 हर्ट्ज | |||
| रिवर्स स्कैनः | हाँ (180°) | |||
| बिजली की खपतः | 8.34W (टाइप.) | |||
| Innolux G121ACE-LH1 डिब्बा विवरण | ||||
| बॉक्स प्रकार | पीसी/बॉक्स | पैकेज LWH (मिमी) | जी.डब्ल्यू (किग्रा) | |
| 18 | 465×362×314 | 10.9 | ||
उत्पाद विवरण सारांशः

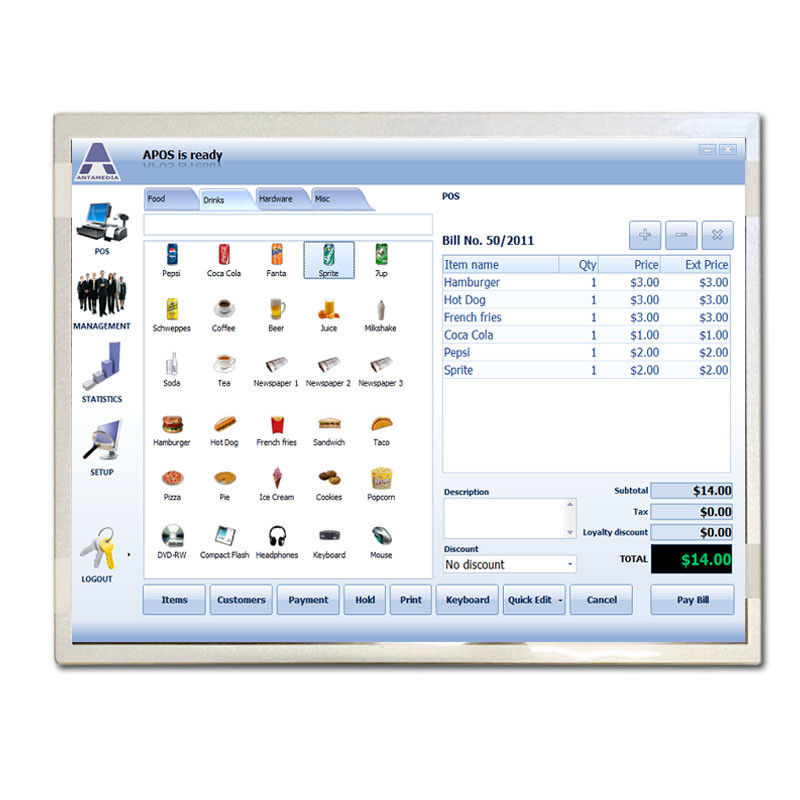

G121ACE-LH1 Innolux का एक 12.1" a-Si TFT-LCD डिस्प्ले मॉड्यूल उत्पाद है, जो WLED से लैस है
बैकलाइट, एलईडी ड्राइवर बैकलाइट ड्राइवर, कोई स्पर्श नहीं। एक एएएस के रूप में, आम तौर पर काला, संचरण एलसीडी मॉड्यूल
उत्पाद, G121ACE-LH1 450 cd/m2 डिस्प्ले चमक, 1000:1 ट्रांसमिसिव कंट्रास्ट प्रदान कर सकता है और
89/89/89/89 (टाइप.) ((CR≥10) ((L/R/U/D) देखने के कोण, पूर्ण देखने के कोण पर सबसे अच्छा देखने के कोण के साथ,
और 13/12 (Typ.) ((Tr/Td) ms का प्रतिक्रिया समय। चूंकि प्रत्येक पिक्सेल 6-बिट / 6-बिट + FRC ग्रेस्केल सिग्नल का उपयोग करता है,
यह उत्पाद 262K/16.7M रंग प्रदर्शित कर सकता है, और डिस्प्ले का रंग संतृप्ति 72% (NTSC) तक पहुंचता है।
बैकलाइटिंग के मामले में, इस उत्पाद में 2 स्ट्रिंग WLED साइड-लिट लाइट सोर्स का प्रयोग किया गया है, जिसकी सेवा जीवन 50K घंटे है।
जिसमें एलईडी ड्राइवर भी शामिल है। G121ACE-LH1 में कुल 30 पिनों के साथ एक LVDS (1 ch, 6/8-बिट) सिग्नल इंटरफेस का उपयोग किया जाता है,
टर्मिनल कनेक्शन, और 5.0V (टाइप) का स्क्रीन ड्राइव वोल्टेज। इसकी विशिष्ट ऊर्ध्वाधर ताज़ा दर Fv 60Hz है।
इसका संचालन तापमान -30 ~ 85°C है, भंडारण तापमान -30 ~ 85°C है, और कंपन प्रतिरोध है
1.5G (14.7 m/s2) इसके व्यापक तापमान रेंज, सफेद एलईडी बैकलाइट, सेवा जीवन से अधिक के आधार पर
50,000 घंटे, एलईडी ड्राइवर सहित, 180 डिग्री फ्लिप डिस्प्ले, 6/8-बिट ग्रेस्केल वैकल्पिक, मैट सतह
और अन्य विशेषताएं, यह मॉडल औद्योगिक उत्पादों के लिए अनुशंसित है।
हाइलाइट विशेषताएंः
चौड़ा देखने का कोण 89/89/89/89
औद्योगिक ग्रेड के एलसीडी स्क्रीन उच्च और निम्न तापमान के प्रतिरोधी होने के लिए डिज़ाइन किए गए हैं।
औद्योगिक ग्रेड के एलसीडी स्क्रीन का तापमान आमतौर पर -20°C से +70°C के बीच होता है। यह 12.1 इंच का एलसीडी स्क्रीन
इसका ऑपरेटिंग तापमान -30°C से +85°C तक है, जो कठोर कार्य वातावरण के अनुकूल हो सकता है, जैसे कि
साधारण एलसीडी स्क्रीन की तुलना में, व्यापक तापमान एलसीडी स्क्रीन
उच्च और निम्न तापमान में बेहतर प्रतिरोध है, और चरम मौसम की स्थिति में सामान्य रूप से प्रदर्शित किया जा सकता है,
बेहतर स्थिरता और विश्वसनीयता दिखा रहा है। व्यापक तापमान एलसीडी स्क्रीन का व्यापक रूप से औद्योगिक क्षेत्रों में उपयोग किया जाता है,
जैसे आउटडोर हैंडहेल्ड डिवाइस, कार टच स्क्रीन आदि। यह एक निरंतर और स्थिर प्रदर्शन प्रदान करता है
विभिन्न औद्योगिक उपकरणों के लिए इंटरफ़ेस।
आवेदनः
1)औद्योगिक स्वचालन और नियंत्रण प्रणाली, यह औद्योगिक में मानव-मशीन इंटरफेस (एचएमआई) के लिए आदर्श है
नियंत्रण पैनल और स्वचालन उपकरण, प्रक्रिया डेटा की स्पष्ट और उत्तरदायी दृश्यता प्रदान करता है,
नियंत्रण, और निदान कठोर डिजाइन मांग औद्योगिक वातावरण में विश्वसनीय संचालन सुनिश्चित करता है
2)वैद्यकीय और स्वास्थ्य देखभाल उपकरण, डायग्नोस्टिक उपकरणों, रोगी निगरानी प्रणालियों में उपयोग के लिए लागू,
और चिकित्सा इमेजिंग कंसोल।
3) परिवहन और एवियोनिक्स, डैशबोर्ड डिस्प्ले, इंफोटेनमेंट सिस्टम में एकीकरण के लिए उपयुक्त, और
वाहनों और विमानों में कॉकपिट इंस्ट्रूमेंटेशन, बेहतर सूर्य के प्रकाश की पठनीयता और व्यापक देखने के कोण प्रदान करता है
विभिन्न प्रकाश स्थितियों में इष्टतम दृश्यता के लिए
विनियम और प्रमाणपत्र
4) सूचना कियोस्क, यह आकर्षक दृश्य सामग्री प्रदान करने के लिए एक बड़ा, उच्च संकल्प कैनवास प्रदान कर सकता है और
गतिशील जानकारी. मजबूत डिजाइन और ऊर्जा कुशल संचालन वाणिज्यिक सेटिंग्स में 24/7 विश्वसनीय प्रदर्शन सुनिश्चित करता है
5) वाणिज्यिक और खुदरा अनुप्रयोग, बिक्री बिंदु प्रणालियों, स्वयं सेवा कियोस्क में उपयोग के लिए लागू,
यह ग्राहकों की व्यस्तता और बातचीत को बढ़ाने के लिए एक इमर्सिव विजुअल अनुभव प्रदान करता है।
