उत्पाद का विवरण
उत्पत्ति के प्लेस: हांग्जो, चीन
ब्रांड नाम: ZOYO
प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
मॉडल संख्या: 2513ए
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $2~$500 per piece
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 3-5 कार्यदिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, पेपैल
आपूर्ति की क्षमता: प्रति दिन 5k-20k टुकड़े
अधिकतम समर्थन संकल्प: |
1280*800 |
सिग्नल इनपुट: |
एचडीएमआई, वीजीए |
पावर इनपुट: |
डीसी + 12 वी |
कार्य तापमान: |
-10 ℃ ~ + 60 ℃ |
कार्य आर्द्रता: |
90%आरएच (कोई संक्षेपण नहीं) |
अधिकतम समर्थन संकल्प: |
1280*800 |
सिग्नल इनपुट: |
एचडीएमआई, वीजीए |
पावर इनपुट: |
डीसी + 12 वी |
कार्य तापमान: |
-10 ℃ ~ + 60 ℃ |
कार्य आर्द्रता: |
90%आरएच (कोई संक्षेपण नहीं) |
1-अनुप्रयोग का दायरा

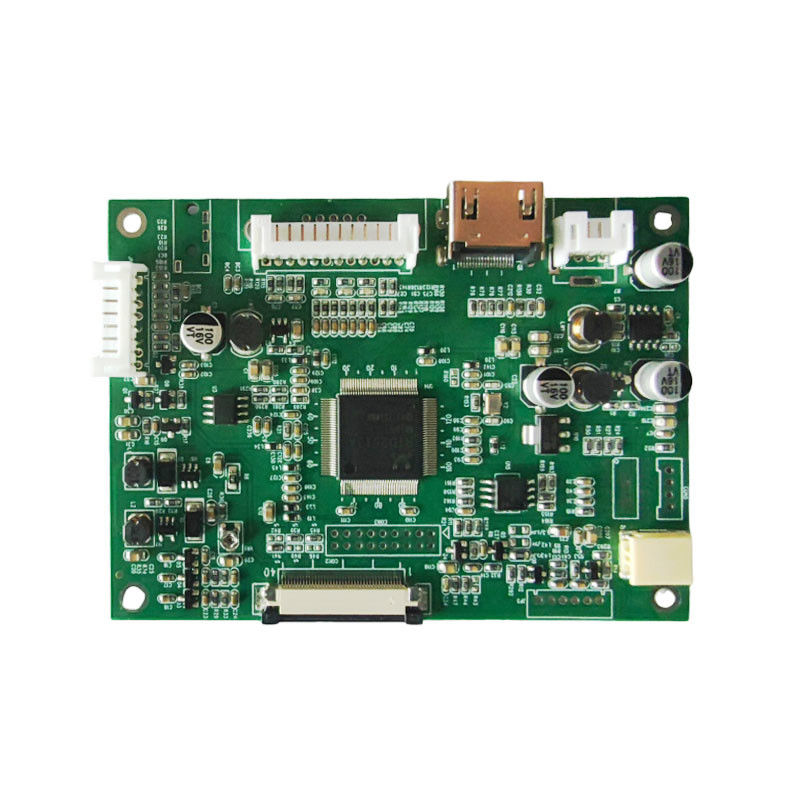

एलवीडीएस से एचडीएमआई, अधिकतम समर्थित संकल्प 1280*800; इनोलक्स EJ101IA-01G EE101IA-01D उच्च परिभाषा 40PIN एलसीडी डिस्प्ले मॉड्यूल ड्राइवर बोर्ड निरीक्षण
2-उत्पाद के कार्य का वर्णन
3- सिग्नल इनपुट मानक
4-काम का माहौल
CON1 ((VGA इनपुट) 12PIN/2.0
| पिन नंबर | परिभाषा | विवरण |
| 1 | जीएनडी | - |
| 2 | वीएस | फ़ील्ड सिंक्रनाइज़ेशन संकेत |
| 3 | एचएस | लाइन सिंक्रनाइज़ेशन संकेत |
| 4 | जीएनडी | - |
| 5 | आर+ | लाल संकेत |
| 6 | जीएनडी | जमीन |
| 7 | जी+ | ग्रीन सिग्नल+ |
| 8 | जीएनडी | जमीन |
| 9 | बी+ | नीला संकेत+ |
| 10 | जीएनडी | जमीन |
| 11 | एसडीए | I2C चैनल |
| 12 | एससीएल | I2C चैनल |
