घर > उत्पादों > एचडीएमआई ड्राइवर बोर्ड > वीजीए डिस्प्ले बोर्ड समर्थन 800*400 5 इंच एलसीडी स्क्रीन

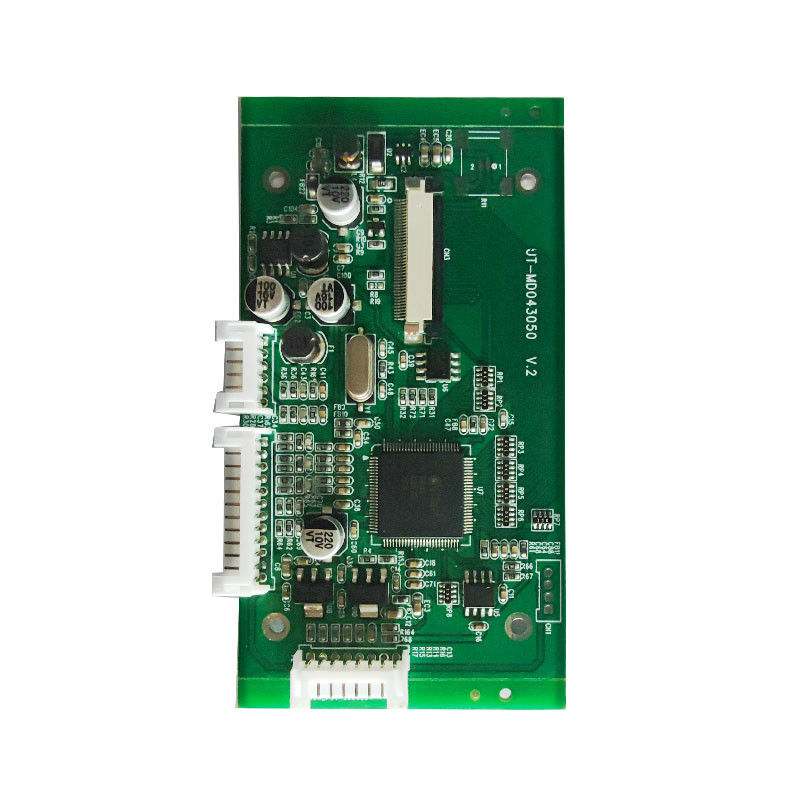

वीजीए डिस्प्ले बोर्ड समर्थन 800*400 5 इंच एलसीडी स्क्रीन

उत्पाद का विवरण

उत्पत्ति के प्लेस: हांग्जो, चीन

ब्रांड नाम: ZOYO

प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

मॉडल संख्या: 04305 40पी 800 480

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1

मूल्य: $2~$500 per piece

पैकेजिंग विवरण: अनुकूलित

प्रसव के समय: 3-5 कार्यदिवस

भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, पेपैल

आपूर्ति की क्षमता: प्रति दिन 5k-20k टुकड़े

सबसे अच्छी कीमत पाएं
प्रमुखता देना:

5 इंच का एलसीडी डिस्प्ले बोर्ड

,

वीजीए डिस्प्ले बोर्ड

,

800*400 डिस्प्ले बोर्ड

अधिकतम समर्थन संकल्प:
800*480
सिग्नल इनपुट:
वीजीए, सीवीबीएस
पावर इनपुट:
डीसी + 12 वी
कार्य तापमान:
-10 ℃ ~ + 60 ℃
कार्य आर्द्रता:
90%आरएच (कोई संक्षेपण नहीं)
अधिकतम समर्थन संकल्प:
800*480
सिग्नल इनपुट:
वीजीए, सीवीबीएस
पावर इनपुट:
डीसी + 12 वी
कार्य तापमान:
-10 ℃ ~ + 60 ℃
कार्य आर्द्रता:
90%आरएच (कोई संक्षेपण नहीं)
वीजीए डिस्प्ले बोर्ड समर्थन 800*400 5 इंच एलसीडी स्क्रीन
मेटा विवरण: वीजीए डिस्प्ले बोर्ड - 800*400 के अधिकतम रिज़ॉल्यूशन का समर्थन करने में सक्षम। यह -10°C से +60°C के तापमान सीमा के भीतर काम करता है। वीजीए, सीवीबीएस1, और सीवीबीएस2 (वैकल्पिक) वीडियो सिग्नल इनपुट की अनुमति देता है।उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग के लिए लागू.

छवि अल्ट नाम: वीजीए डिस्प्ले बोर्ड, वीजीए कंट्रोलर, वीजीए एलसीडी कंट्रोलर बोर्ड, एलसीडी ड्राइवर बोर्ड

कीवर्ड: वीजीए डिस्प्ले बोर्ड, वीजीए कंट्रोलर, वीजीए एलसीडी कंट्रोलर बोर्ड

1. आवेदन का दायरा
AT043TN24 V जैसे मॉडलों पर लागू होता है।1, AT043TN25 V.2, AT050TN43 V.1 480 के संकल्प के साथ 4.3 इंच और 5 इंच एलसीडी डिस्प्ले की विधानसभा के लिए272 और 800480इसका उपयोग इन एलसीडी डिस्प्ले को चलाने के लिए किया जाता है।

2उत्पाद के कार्य विवरण

  • वीडियो संकेत इनपुट: वीजीए, सीवीबीएस1 और सीवीबीएस2 (वैकल्पिक) वीडियो सिग्नल इनपुट का समर्थन करता है।
  • पावर इनपुट: बिजली का इनपुट DC +12V है।
  • मल्टीफंक्शन ओएसडी ऑपरेशन: इसमें मल्टी-फंक्शन ऑन-स्क्रीन डिस्प्ले (ओएसडी) ऑपरेशन फीचर है।
  • आईआर इन्फ्रारेड रिमोट कंट्रोल फंक्शन (वैकल्पिक): इन्फ्रारेड रिमोट कंट्रोल फंक्शन के साथ आता है जो वैकल्पिक है।

3सिग्नल इनपुट मानक

  • CVBS: सिग्नल मानक 1.0Vp-p 75Ω के प्रतिबाधा के साथ है।
  • वीजीए: 480 प्रस्तावों का समर्थन करता है272 और 80060 से 70 हर्ट्ज तक की ताज़ा दर के साथ 480।

4कार्य वातावरण

  • कार्य तापमान: -10°C से +60°C तक।
  • कार्यशील आर्द्रता: 90% आरएच तक (गैर संघनक के साथ) ।

ड्राइवर बोर्ड पर बिजली की खपत का विवरण (AT043TN24 V.1) (Ta = 25°C)

इनपुट वोल्टेज ((VIN) इनपुट करंट ((IIN) टिप्पणी
  मिनट. टाइप करें। अधिकतम इकाई
+12V 70 100 130 mA



J11 (VGA इनपुट) 12PIN/2.0mm

पिन नंबर परिभाषा विवरण
1 जीएनडी -
2 वीएस फ़ील्ड सिंक्रनाइज़ेशन संकेत
3 एचएस लाइन सिंक्रनाइज़ेशन संकेत
4 जीएनडी -
5 आर+ लाल संकेत
6 जीएनडी जमीन
7 जी+ ग्रीन सिग्नल+
8 जीएनडी +जमीन
9 बी+ नीला संकेत+
10 जीएनडी जमीन
11 NC
12 NC
