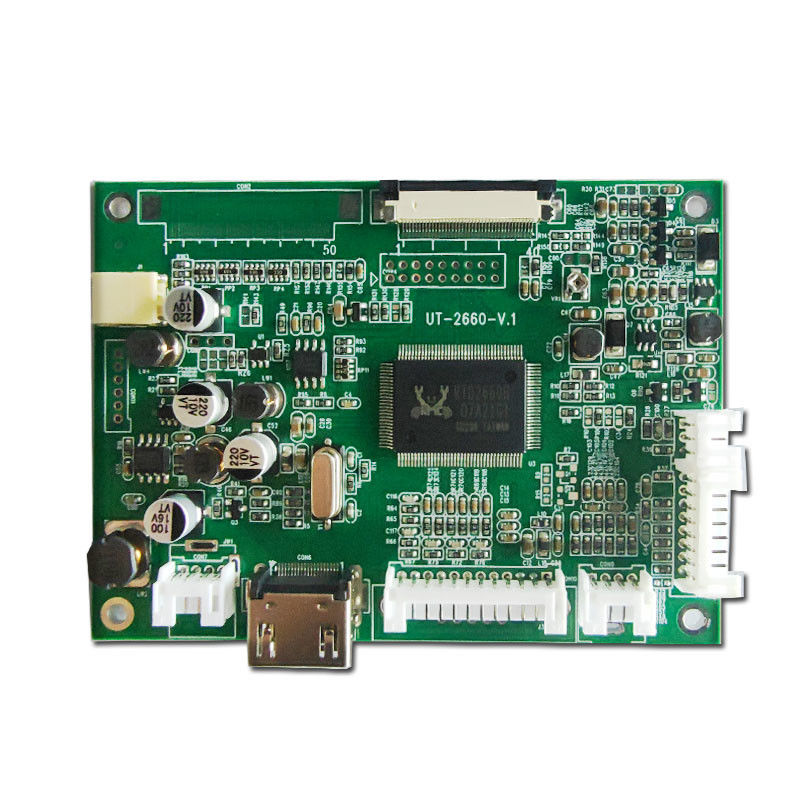

डीसी 12 वी पावर इनपुट के साथ टीएफटी ड्राइवर बोर्ड एचडीएमआई टू एलवीडीएस टीटीएल

उत्पाद का विवरण

उत्पत्ति के प्लेस: हांग्जो, चीन

ब्रांड नाम: ZOYO

प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

मॉडल संख्या: 2660 40पी 1024 768

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1

मूल्य: $2~$500 per piece

पैकेजिंग विवरण: अनुकूलित

प्रसव के समय: 3-5 कार्यदिवस

भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, पेपैल

आपूर्ति की क्षमता: प्रति दिन 5k-20k टुकड़े

सबसे अच्छी कीमत पाएं
प्रमुखता देना:

एलवीडीएस टीटीएल टीएफटी ड्राइवर बोर्ड

,

टीटीएल टीएफटी ड्राइवर बोर्ड

,

एचडीएमआई टीएफटी ड्राइवर बोर्ड

अधिकतम समर्थन संकल्प:
1024*768
सिग्नल इनपुट:
एचडीएमआई, वीजीए, सीवीबीएस
पावर इनपुट:
डीसी + 12 वी
कार्य तापमान:
-10 ℃ ~ + 60 ℃
कार्य आर्द्रता:
90%आरएच (कोई संक्षेपण नहीं)
अधिकतम समर्थन संकल्प:
1024*768
सिग्नल इनपुट:
एचडीएमआई, वीजीए, सीवीबीएस
पावर इनपुट:
डीसी + 12 वी
कार्य तापमान:
-10 ℃ ~ + 60 ℃
कार्य आर्द्रता:
90%आरएच (कोई संक्षेपण नहीं)
डीसी 12 वी पावर इनपुट के साथ टीएफटी ड्राइवर बोर्ड एचडीएमआई टू एलवीडीएस टीटीएल
  1. उपभोक्ता इलेक्ट्रॉनिक्स के लिए आवेदन

    छवि अल्टा में उत्पाद का नामः टीएफटी ड्राइवर बोर्ड, एचडीएमआई बोर्ड, एचडीएमआई ड्राइवर, एचडीएमआई के साथ एलसीडी ड्राइवर बोर्ड

    कीवर्डः एचडीएमआई बोर्ड, एचडीएमआई ड्राइवर, एचडीएमआई के साथ एलसीडी ड्राइवर बोर्ड
  2. आवेदन का दायरा
  • कार्य तापमानः -10°C से +60°C तक।
  • कार्य आर्द्रताः 90% आरएच (गैर संक्षेपण के साथ) ।
  • कार्य वातावरण
  • एचडीएमआईः (आमतौर पर संस्करण 1.2)
  • वीजीएः 1024 * 768 (रिफ्रेश दर 60 से 75 तक)
  • सीवीबीएसः 1.0Vp - p75Ω
  • सिग्नल इनपुट विनिर्देश
  • यह एचडीएमआई, वीजीए और सीवीबीएस सहित वीडियो सिग्नल इनपुट प्राप्त कर सकता है।
  • बिजली का इनपुट DC + 12V है।
  • इसमें मल्टी-फंक्शन ओएसडी ऑपरेशन सुविधा है।
  • एक वैकल्पिक रिमोट कंट्रोल फ़ंक्शन है।
  • यह सिग्नल न होने पर स्वचालित रूप से बंद हो सकता है।
  • उत्पाद कार्यों का वर्णन
  • टीटीएल के लिएः EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
  • एलवीडीएस के लिएः EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. इसे EJ080NA - 04C, HE080IA - 01D से जोड़ा जा सकता है,HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 उच्च-परिभाषा 40-पिन एलसीडी डिस्प्ले मॉड्यूल ड्राइवर बोर्डों के निरीक्षण के लिए।
CON8 ((CVBS सिग्बल इनपुट)
  पिन नंबर परिभाषा विवरण
1 सीवीबीएस2 A V 2 सिग्नल इनपुट
  2 जीएनडी जमीन
  3 सीवीबीएस1 AV1 सिग्नल इन
  4 जीएनडी जमीन
CON10 ((VGA में पी t ) 12PIN/2.0
पिन नंबर परिभाषा विवरण
1 जीएनडी -
2 वीएस फ़ील्ड सिंक्रनाइज़ेशन संकेत
3 एचएस लाइन सिंक्रनाइज़ेशन संकेत
4 जीएनडी -
5 आर+ लाल संकेत
6 जीएनडी जमीन
7 जी+ ग्रीन सिग्नल+
8 जीएनडी +जमीन
9 बी+ नीला संकेत+
10 जीएनडी जमीन
11 एसडीए I2C चैनल
12 एससीएल I2C चैनल
CON6 ((HDMI में पी t ) इंटरफ़ेस
पिन नंबर परिभाषा विवरण
1 टीएमडीएस डेटा 2+
2 टीएमडीएस डेटा
ढाल

3 टीएमडीएस डेटा 2-
4 टीएमडीएस डेटा 1+
ड्राइव बोर्ड की कीमत कितनी है?
इस ड्राइवरबोर्ड का संकल्प अधिकतम हो सकता है
