घर > उत्पादों > एचडीएमआई ड्राइवर बोर्ड > यूनिवर्सल एलसीडी ड्राइवर बोर्ड HDMI 1024*600

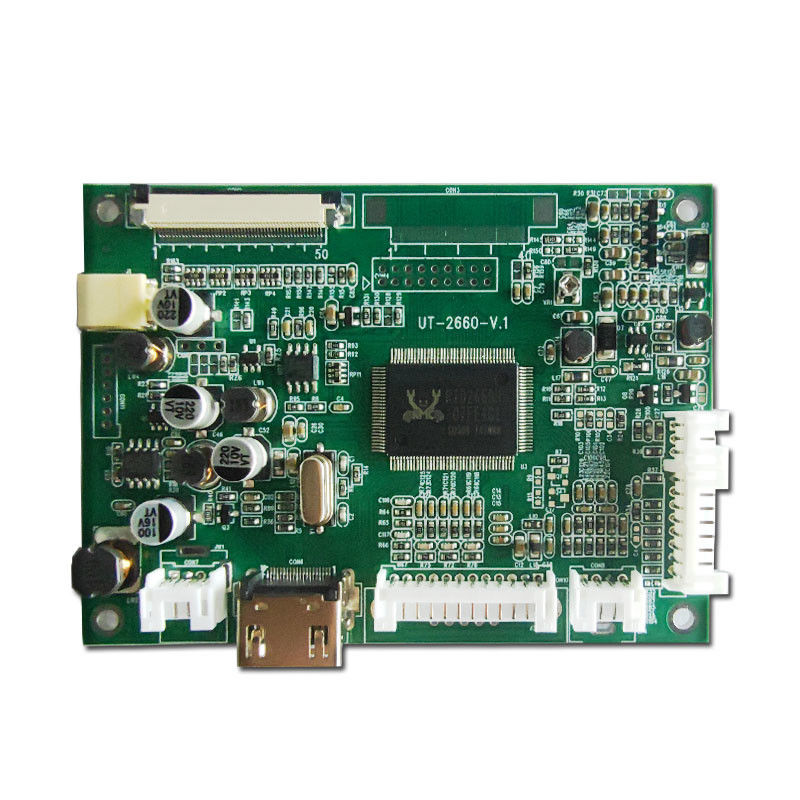

यूनिवर्सल एलसीडी ड्राइवर बोर्ड HDMI 1024*600

उत्पाद का विवरण

उत्पत्ति के प्लेस: हांग्जो, चीन

ब्रांड नाम: ZOYO

प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

मॉडल संख्या: 2660 50पी 1024 600

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1

मूल्य: $2~$500 per piece

पैकेजिंग विवरण: अनुकूलित

प्रसव के समय: 3-5 कार्यदिवस

भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, पेपैल

आपूर्ति की क्षमता: प्रति दिन 5k-20k टुकड़े

सबसे अच्छी कीमत पाएं
प्रमुखता देना:

सार्वभौमिक एलसीडी ड्राइवर बोर्ड

,

एचडीएमआई एलसीडी ड्राइवर बोर्ड

,

1024*600 एलसीडी ड्राइवर बोर्ड

अधिकतम समर्थन संकल्प:
1024*600
सिग्नल इनपुट:
एचडीएमआई, वीजीए, सीवीबीएस
पावर इनपुट:
डीसी + 12 वी
कार्य तापमान:
-10 ℃ ~ + 60 ℃
कार्य आर्द्रता:
90%आरएच (कोई संक्षेपण नहीं)
अधिकतम समर्थन संकल्प:
1024*600
सिग्नल इनपुट:
एचडीएमआई, वीजीए, सीवीबीएस
पावर इनपुट:
डीसी + 12 वी
कार्य तापमान:
-10 ℃ ~ + 60 ℃
कार्य आर्द्रता:
90%आरएच (कोई संक्षेपण नहीं)
यूनिवर्सल एलसीडी ड्राइवर बोर्ड HDMI 1024*600
  1. उपभोक्ता इलेक्ट्रॉनिक्स के लिए आवेदन
    छवि अल्टा नामः एचडीएमआई के साथ यूनिवर्सल एलसीडी ड्राइवर बोर्ड, टीएफटी नियंत्रक बोर्ड, एचडीएमआई नियंत्रक बोर्ड, एलसीडी ड्राइवर बोर्ड
    कीवर्डः एचडीएमआई के साथ यूनिवर्सल एलसीडी ड्राइवर बोर्ड, टीएफटी नियंत्रक बोर्ड, एचडीएमआई नियंत्रक बोर्ड
    1. आवेदन का दायरा
    • टीटीएल के लिएः EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
    • एलवीडीएस के लिएः EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L से जुड़ा हुआ है,HJ080IA - 01F, TM080TDH01, TM080TDHG01 उच्च परिभाषा 50-पिन एलसीडी डिस्प्ले मॉड्यूल ड्राइवर बोर्ड के निरीक्षण के लिए।
    1. उत्पाद कार्य विवरण
    • इसमें एचडीएमआई, वीजीए और सीवीबीएस जैसे वीडियो सिग्नल इनपुट प्राप्त करने की क्षमता है।
    • बिजली का इनपुट DC + 12V है।
    • इसमें एक मल्टी-फंक्शन ओएसडी ऑपरेशन है।
    • एक वैकल्पिक रिमोट कंट्रोल फ़ंक्शन है।
    • यह सिग्नल की अनुपस्थिति में स्वचालित रूप से बंद हो सकता है।
    1. सिग्नल इनपुट मानक
    • एचडीएमआई: (सामान्य 1.2 संस्करण)
    • वीजीएः 1024 * 600 (रिफ्रेश दर 60 से 75 तक)
    • सीवीबीएसः 1.0Vp - p75Ω
    1. कार्य वातावरण
    • कार्य तापमानः - 10°C से + 60°C तक।
    • कार्य आर्द्रताः 90% आरएच (गैर संक्षेपण के साथ) ।
    CON8 ((CVBS सिग्बल इनपुट)
      पिन नंबर परिभाषा विवरण
    1 सीवीबीएस2 A V 2 सिग्नल इनपुट
      2 जीएनडी जमीन
      3 सीवीबीएस1 AV1 सिग्नल इन
      4 जीएनडी जमीन
    CON10 ((VGA में पी t ) 12PIN/2.0
    पिन नंबर परिभाषा विवरण
    1 जीएनडी -
    2 वीएस फ़ील्ड सिंक्रनाइज़ेशन संकेत
    3 एचएस लाइन सिंक्रनाइज़ेशन संकेत
    4 जीएनडी -
    5 आर+ लाल संकेत
    6 जीएनडी जमीन
    7 जी+ ग्रीन सिग्नल+
    8 जीएनडी +जमीन
    9 बी+ नीला संकेत+
    10 जीएनडी जमीन
    11 एसडीए I2C चैनल
    12 एससीएल I2C चैनल



    CON6 ((HDMI में पी t ) इंटरफ़ेस
    पिन नंबर परिभाषा विवरण
    1 टीएमडीएस डेटा 2+
    2 टीएमडीएस डेटा
    ढाल

    3 टीएमडीएस डेटा 2-
    4 टीएमडीएस डेटा 1+
    5 टीएमडीएस डेटा
    ढाल

    6 टीएमडीएस डेटा 1-
    7 टीएमडीएस डेटा 0+
    8 टीएमडीएस डेटा
    ढाल

    9 टीएमडीएस डेटा 0-
    10 टीएमडीएस घड़ी+
    11 टीएमडीएस घड़ी
    ढाल

    12 टीएमडीएस घड़ी -
    13 सीईसी
    14 NC
    15 एससीएल
    16 एसडीएल
    17 डीडीसी/सीईसी जीएनडी
    18 +5V
    19 गर्म प्लग
    पता लगाना
